Beschrijving

Technische Parameters

● Productbeschrijving

● Hoofdkenmerken

◆ Met de geavanceerde dual-peak- of multi-piek trackingtechnologie, wanneer het zonnepaneel

wordt schaduwd of een deel van het paneel mislukt in meerdere pieken op de IV -curve, de

Controller is nog steeds in staat om het maximale vermogenspunt nauwkeurig te volgen.

◆ Een ingebouwd maximaal power point tracking -algoritme kan de energie aanzienlijk verbeteren

gebruiksefficiëntie van Photovoltaïsche systemen en verhoog de laadefficiëntie met 15% tot

20% vergeleken met de conventionele PWM -methode.

◆ Een combinatie van meerdere tracking -algoritmen maakt het optimum nauwkeurig volgen mogelijk

Werkpunt op de IV -curve inan extreem korte tijd.

◆ Het product beschikt over een optimale MPPT -tracking -efficiëntie tot 99,9%.

◆ Geavanceerde technologieën voor digitale voeding verhogen de energieconversie van het circuit

Efficiëntie tot zo hoog als 98%.

◆ Verschillende oplaadprogramma -opties, waaronder die voor gelbatterijen, verzegelde batterijen

en open batterijen, aangepaste, enz. Zijn beschikbaar.

◆ De controller heeft een beperkte huidige laadmodus. Wanneer het zonnepaneel vermogen

overschrijdt een bepaald niveau en de controlestroom is groter dan de nominale stroom, de

Controller zal het laadvermogen automatisch verlaagden en de oorzaak van de stroming brengen

naar het nominale niveau.

◆ Onmiddellijke grote stroomopstart van capacitieve belastingen wordt ondersteund.
◆ Automatische herkenning van de batterijspanning wordt ondersteund,

◆ LED -foutindicatoren en een LCD -scherm dat afwijkingsinformatie kan weergeven

Gebruikers helpen om snel SystemFaults te identificeren.

◆ Historische gegevensopslagfunctie is beschikbaar en gegevens kunnen tot een jaar worden opgeslagen.

◆ De controller is uitgerust met een LCD -scherm waarmee gebruikers niet alleen kunnen controleren

Bedieningsgegevens en statussen van apparaten, maar ook de parameters van de controller wijzigen.

◆ De controller ondersteunt het standaard Modbus -protocol, waarbij de communicatie wordt vervuld

behoeften van verschillende gelegenheden.

◆ Alle communicatie is elektrisch geïsoleerd, zodat gebruikers kunnen worden gerust in het gebruik.

◆ De controller maakt gebruik van een ingebouwd over-temperatuurbeschermingsmechanisme. Wanneer de temperatuur de ingestelde waarde overtreft,

De managementstroom zal dalen in lineaire verhouding tot de temperatuur en

ontladen wordt S0 gestopt om de

Temperatuurstijging van de controller, waardoor de controller effectief zou voorkomen

beschadigd door oververhitting.

◆ Met behulp van een externe bemonsteringsfunctie voor batterijspanning, batterijspanning

Bemonstering is vrijgesteld van het effect van lijnverlies, waardoor controle nauwkeuriger wordt.

◆ Met een temperatuurcompensatiefunctie kan de controller automatisch

Pas het opladen en ontladen van parameters aan om de levensduur van de batterij te verlengen.

◆ De controller beschikt ook over een batterij over temperatuurbeveiliging en wanneer de externe batterijtemperatuur is dan

De ingestelde waarde, het opladen en ontladen wordt afgesloten om componenten te beschermen

van beschadigd worden door oververhitting.

◆ TVS -verlichtingsbeveiliging

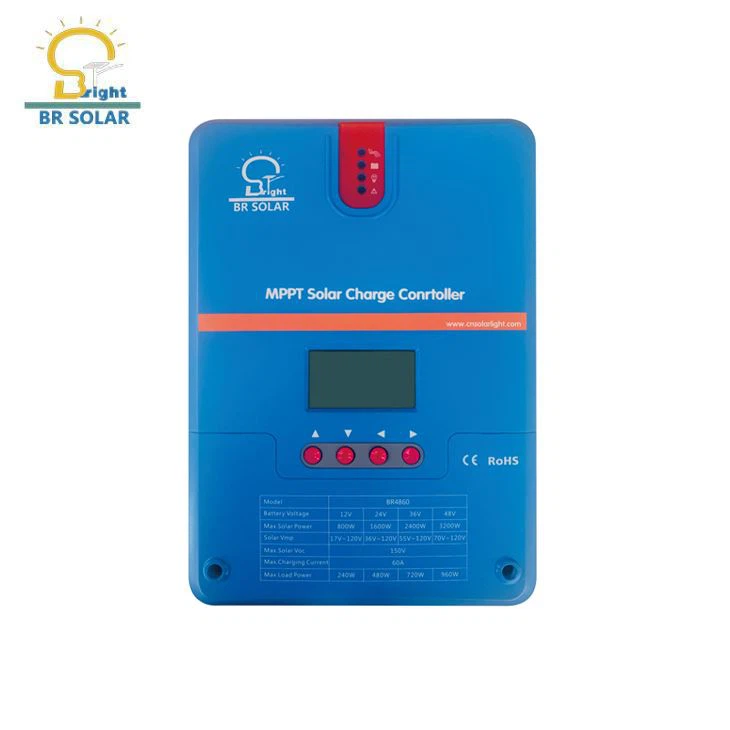

● Uiterlijk afbeelding is zoals hieronder

● bedradingsschema is zoals hieronder

Verwijder de twee schroeven op het paneel Solar Lading Controller en start vervolgens de bedrading. Voor installatiebeveiliging raden we de volgende bedradingsequentie aan. De bedrading zonder deze bestelling te volgen, zal de zonne -laadcontroller echter niet beschadigen.

①	Verbinding voor externe temperatuur bemonsteringsinterface	④	Sluit de stroomlijn aan
②	Batterijspanning bemonsteringslijnaansluiting	⑤	Aansporen
③	Communicatiekabelaansluiting	⑥	Sluit de bedradingsafdekking

● Productspecificatie Parameter

Parameter	Waarde
Model	BR4860
Systeemspanning	12V/24V/36V/48V Auto
Verlies van no-load	0,7 W tot 1,2 W
Batterijspanning	9V tot 70V
Max. zonne -ingangsspanning	150V (25"C), 145V (-25C)
Max. Power Point Voltage -bereik	Batterijspanning + 2 V tot 120V
Nominale laadstroom	60A
Nominale laadstroom	20A
Max. Capacitieve laadcapaciteit	10000uf
Max. Fotovoltaïsch systeeminvoerkracht	800W/12V; 1600W/24V; 2400W/36V; 3200W/48V
Conversie -efficiëntie	s98%
MPPT -tracking -efficiëntie	>99%
Temperatuurcompensatiefactor	-3MV/'C/2V (standaard)
Bedrijfstemperatuur	-35c tot +45%c
Waterdicht niveau	IP32
Gewicht	3,6 kg
Communicatiemethode	RS232 RS485
Hoogte	<3000m
Productafmetingen	285* 205* 93mm

● Waarom kiezen voor BR Solar

1.Standaardconfiguratie:Elke controller wordt standaard geleverd met een temperatuursensor om de controller zelf en de batterij te beschermen.

Uniek verkoopargument:Warmte -dissipatieontwerp, het moederbord krijgt geen stof, voorkomt dat stof binnenkomt, vermijd kortsluiting

Alle communicatie is elektrisch geïsoleerd, zodat gebruikers ze met vertrouwen kunnen gebruiken.

Met historische gegevensopslagfunctie en kan maximaal een jaar gegevens opslaan.

Alle communicatie is elektrisch geïsoleerd, zodat gebruikers ze met vertrouwen kunnen gebruiken.

2. We zullen u gedetailleerde instructies en installatiedocumenten verstrekken. We zullen professionele ingenieurs regelen om de installatie te begeleiden om ervoor te zorgen dat uw project met succes kan worden geïnstalleerd. Als er tijdens de garantieperiode problemen met het product zijn, bieden we gratis after-sales-service, omdat we weten dat alleen een langdurige vriendelijke coöperatieve relatie beter kan samenwerken.

3.Over Br Solar

We hebben met succes onze Solar Street -lichten, LED -straatverlichting, hoge mast, zonnepanelen, zonnebatterij, zonne -zonne -verlichtingssysteem, enz. In de overzeese markten meer dan 114 landen geïnstalleerd, met name in Azië, Noord- en Zuid -Amerika, Afrika, enz.

Ons voordeel dan andere leveranciers:

a) gecertificeerd door CE, ROHS, IEC, TUV, FCC, SONCAP, SASO, CCC, ISO9001: 2000, CCPIT, SASO, PVOC, IES, ETC.

b) Oplossingen om vermogen en bekwame producerende werknemers te ontwerpen.

c) Betrouwbare kwaliteit, concurrerende prijs, snelle levering, snelle reactie en uitstekende service.

d) Om onze krachtige marktpositie van zonne -verlichting te behouden en een gezonde supply chain aan onze klant te bieden, proberen we een beste balans te maken tussen topkwaliteit en de beste prijs op uw verzoek, om de beste kostenprestaties voor u te maken.

e) Installatie -ingenieurs service voor grote bestellingen.
